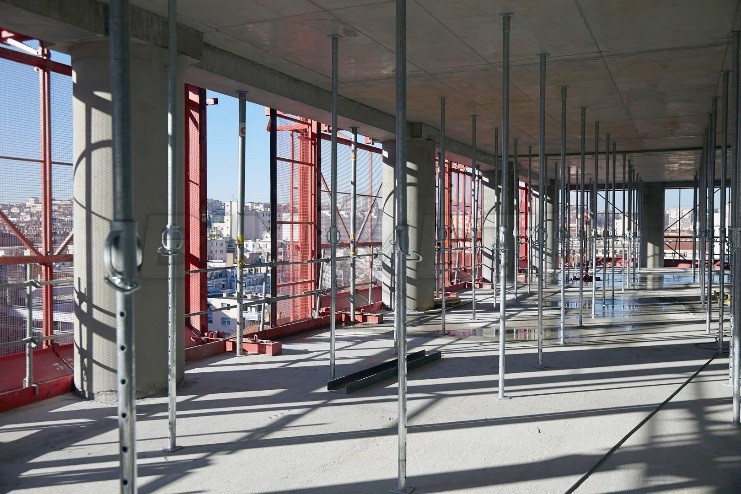

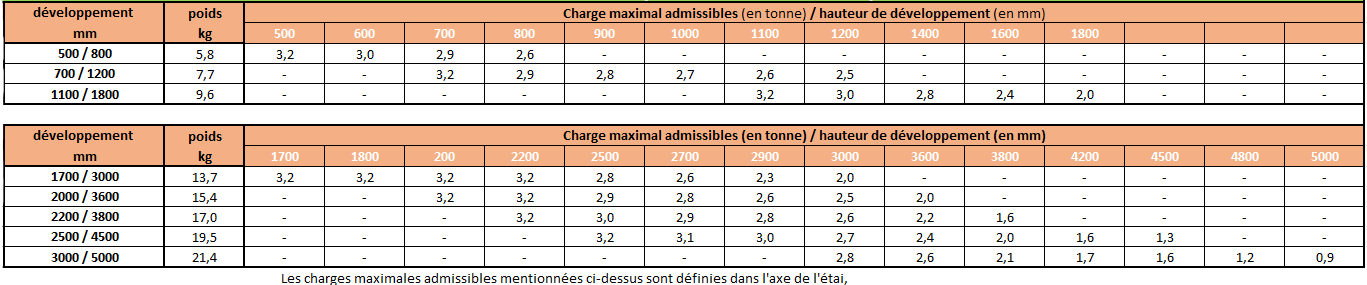

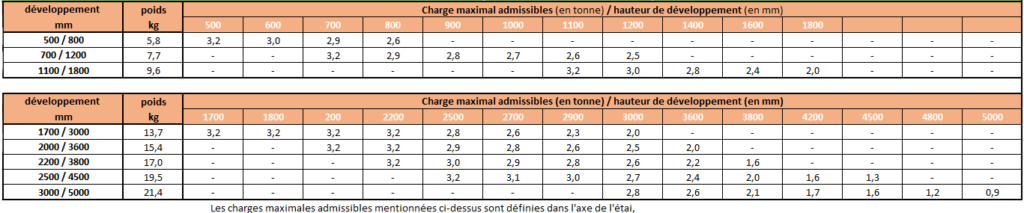

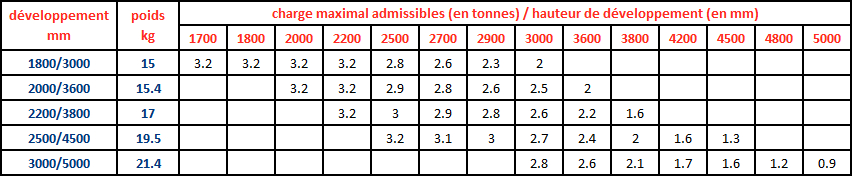

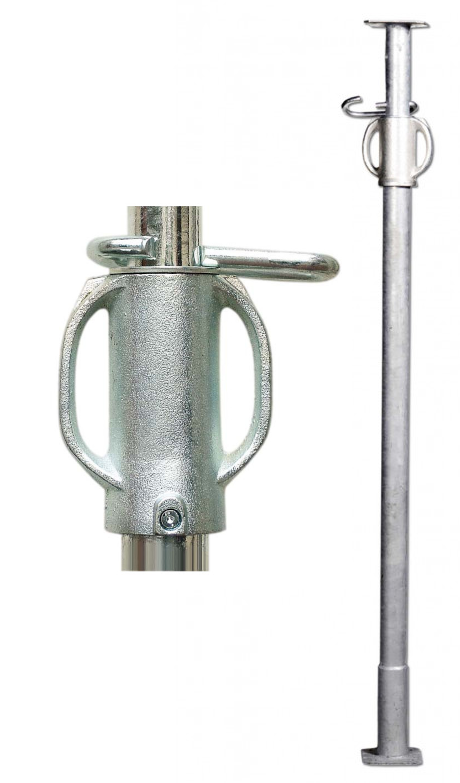

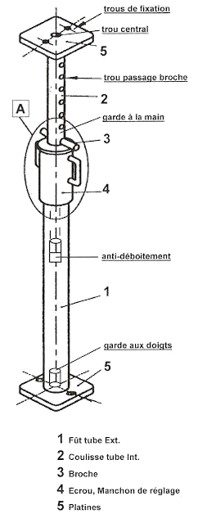

Étais

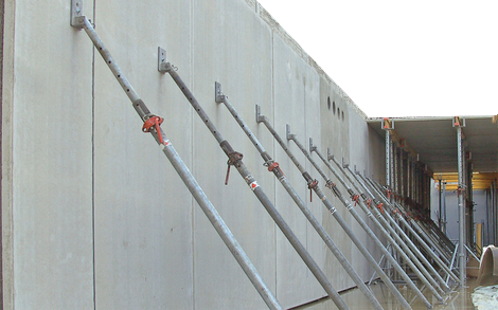

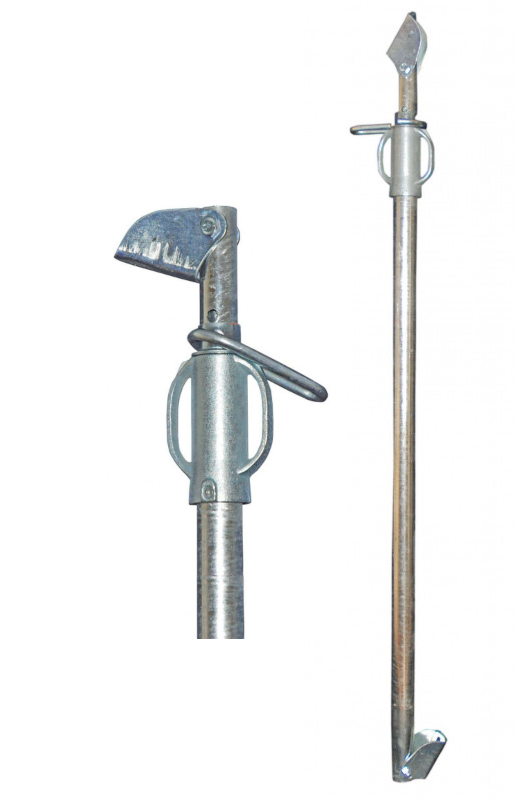

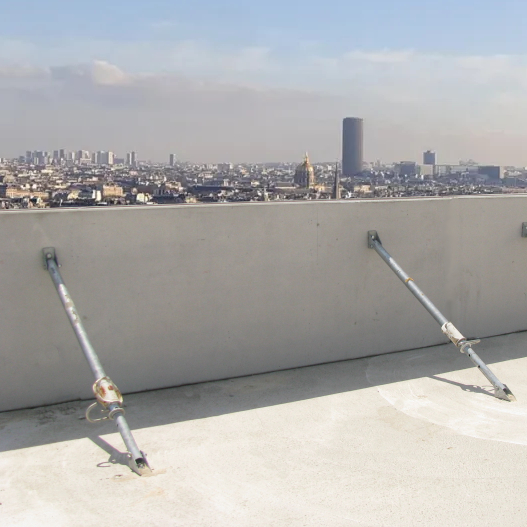

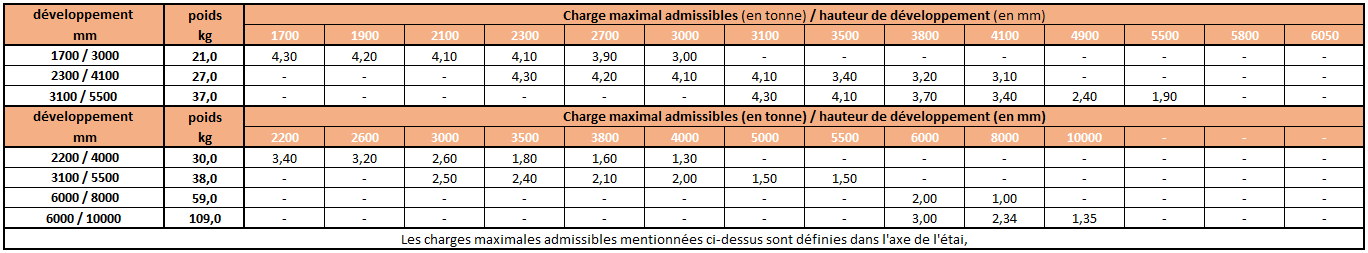

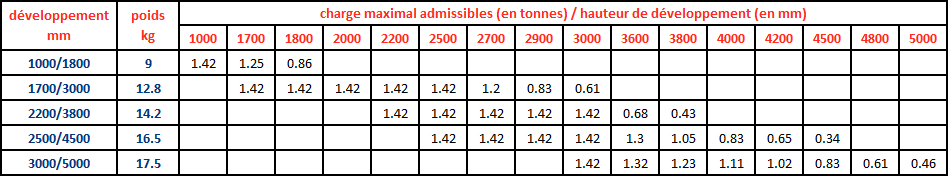

Étais tirant-poussant

COULISSEAUX - POUTRELLES BOIS

Coulisseaux

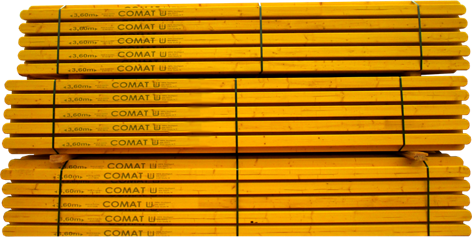

Poutrelles Bois

Plusieurs longueurs sont disponibles aussi bien en neuf que en occasion
2,45 m – 2,90 m – 3,60 m et 3,90 m

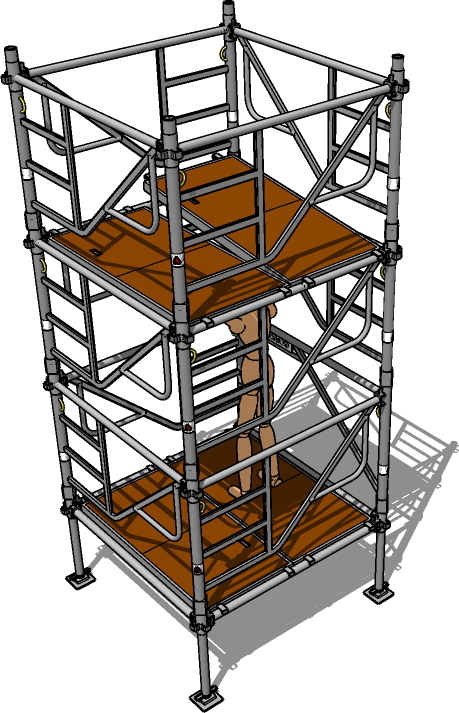

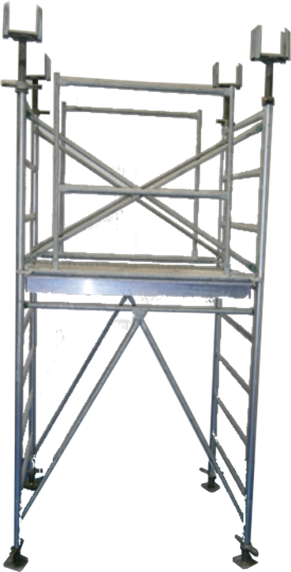

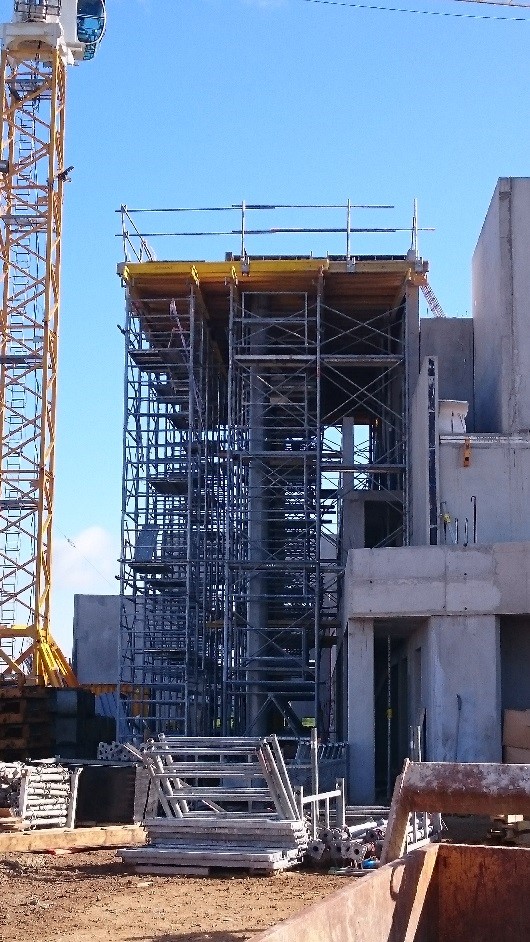

Néo Tour

Ses atouts :

Dimensions au sol : 1,20 x 1,60 m
Hauteur des cadre : 0,92 ou 1,50 m
Reprise de charge (par pied) : 3,4 T

NOTICE DE MONTAGE NÉO TOUR

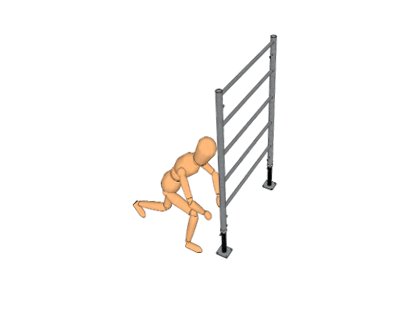

Montage de 2 vérins pré-réglés ou plaque de base à la hauteur désirée sur un cadre hauteur 1,50 m

Mise à la verticale de l’ensemble

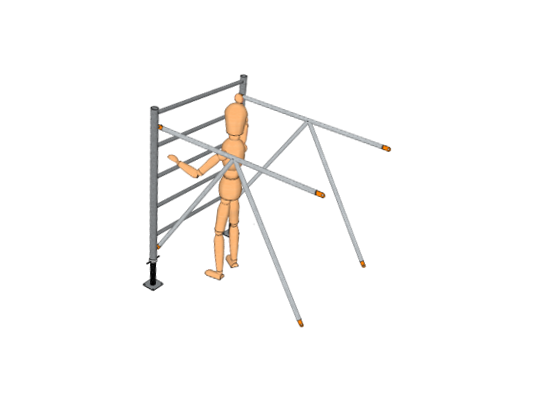

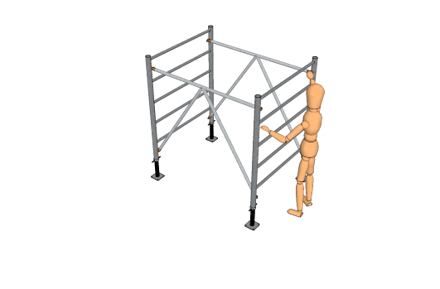

Montage des deux diagonales 1,60 m sur le cadre

Montage de 2 vérins pré-réglés ou plaque de base sur l’autre cadre
Assemblage des éléments sur l’ensemble déjà monté
Réglage de la verticalité sur deux dimensions
Fixation des attaches vérins si la tour doit être levée

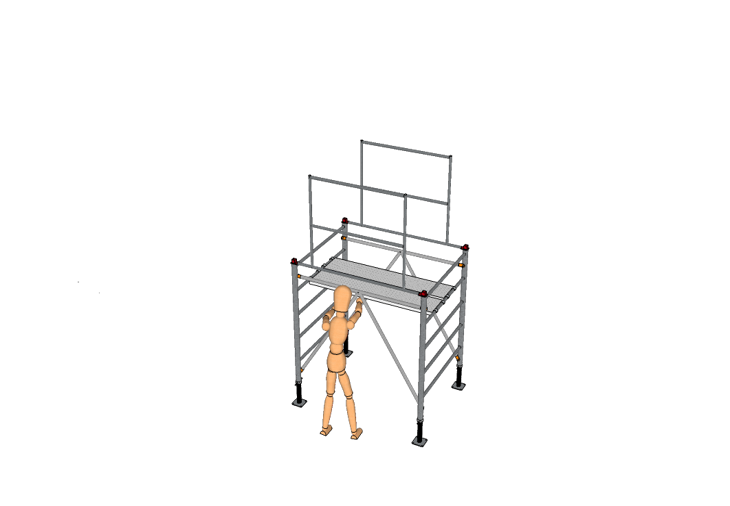

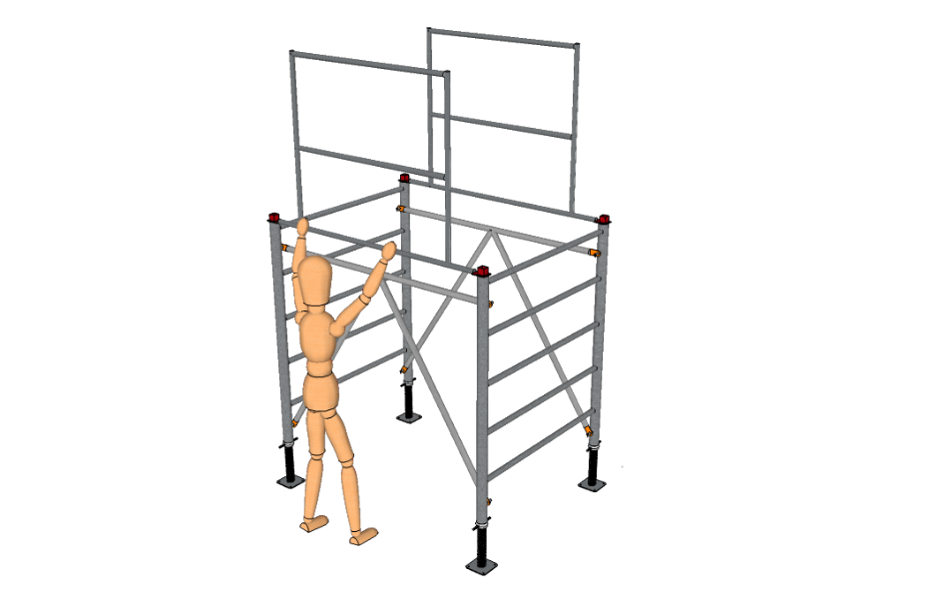

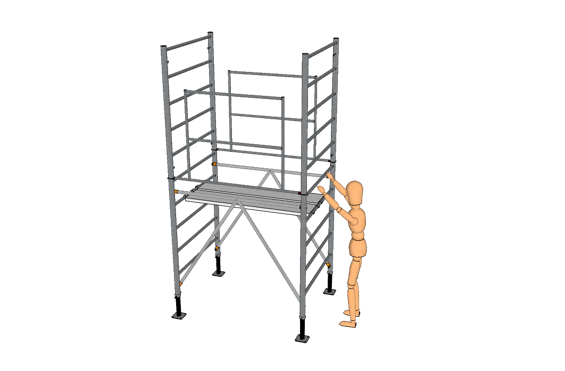

Montage des 2 garde-corps connecteurs sur les cadres depuis le sol

Mise en place de plateau de montage

Pose des cadres, puis verrouillage des 8 broches de GC connecteurs

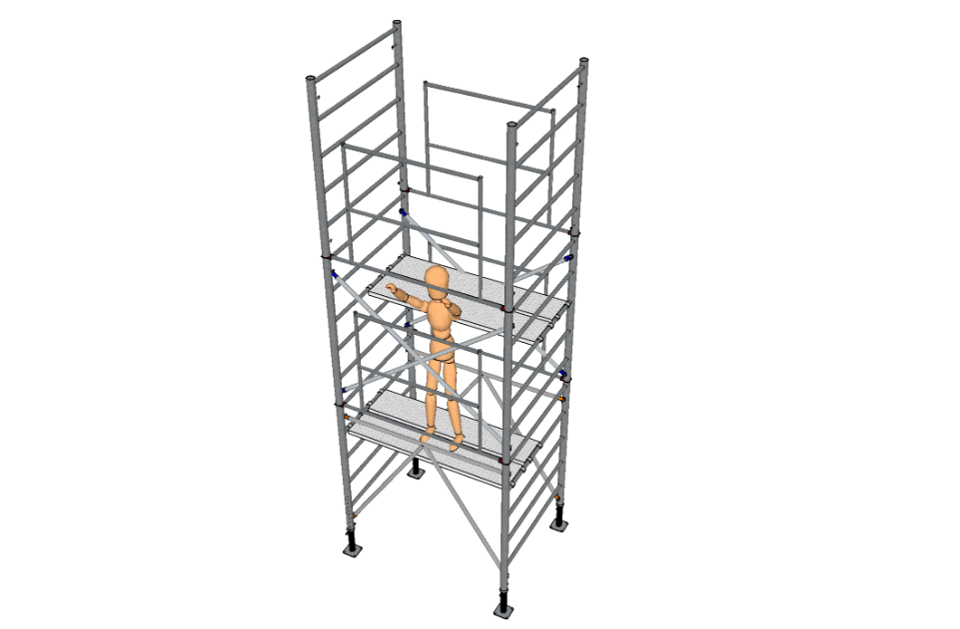

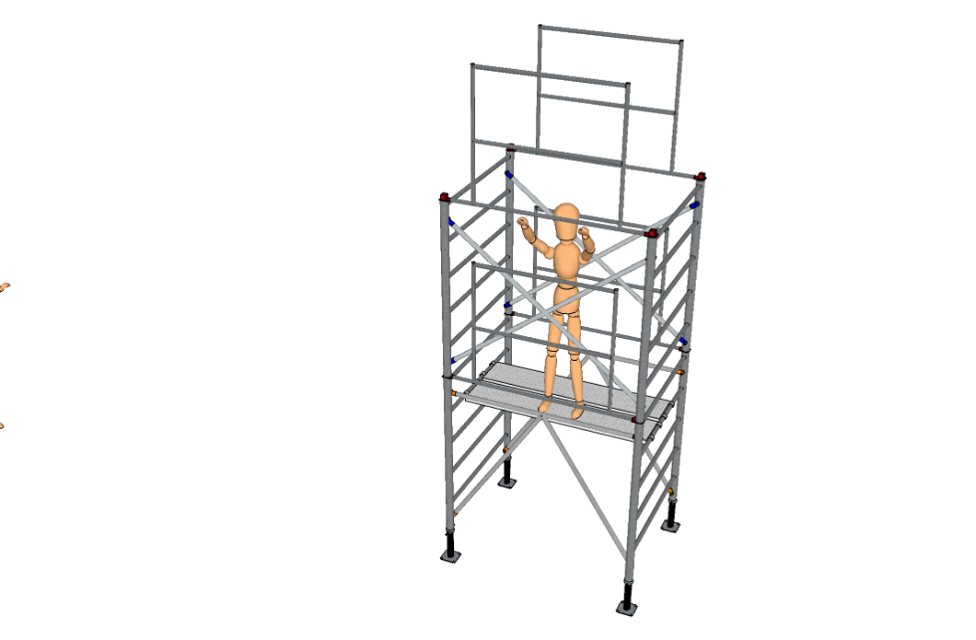

Pose des diagonales et montage des 2 garde-corps connecteurs sur les cadres depuis le plateau

Pose des cadres, puis verrouillage des 8 broches de GC connecteurs
Depuis le plateau
Mise en place d’un 2eme plateau de montage

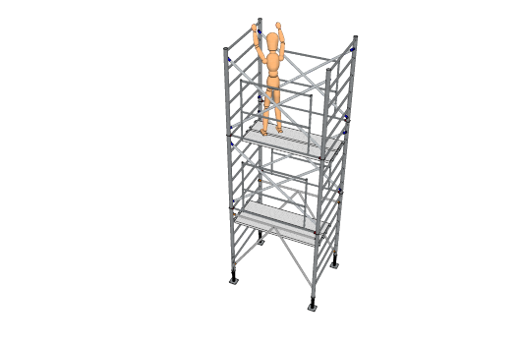

Pose des diagonales depuis le 2eme plateau

Pose d’un plateau à trappe

Accès au plancher et pose des vérins fourches

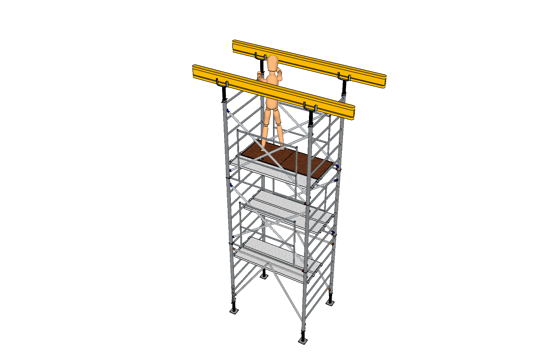

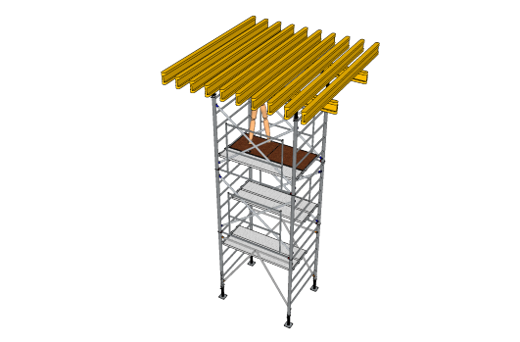

Pose des poutrelles suivant le plan

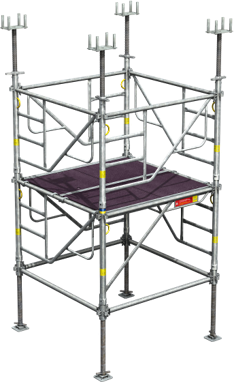

Notice de montage touréchaf

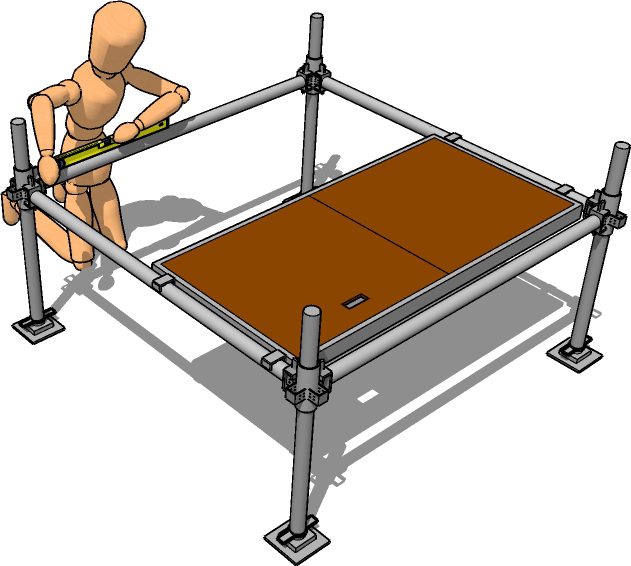

1. Implantation et mise à niveau. Vérifier l’équerrage en poussant un plancher dans l’angle.

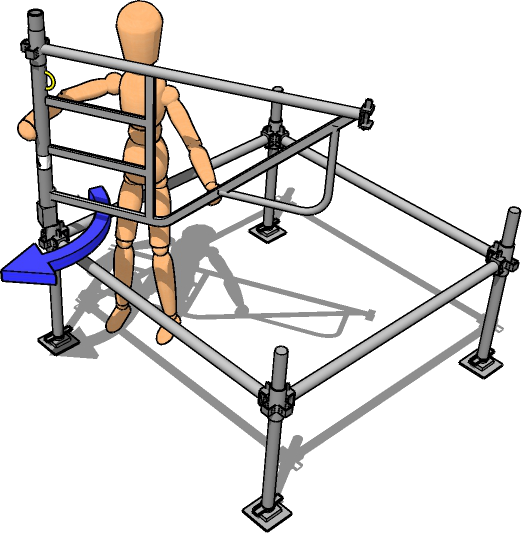

2. Depuis l’intérieur de la tour, pose du 1er cadre dans l’axe de la diagonale puis rotation pour le verrouiller.

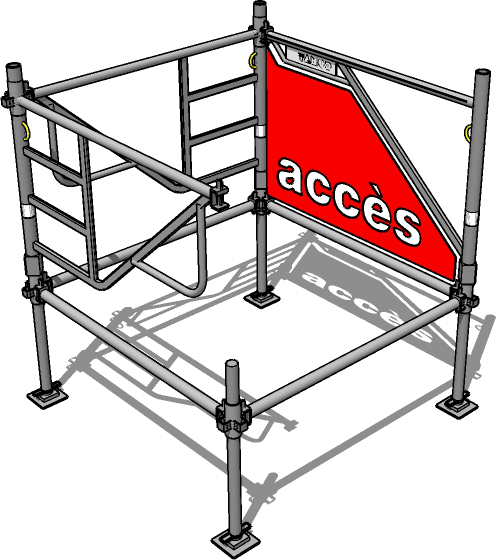

3. Pose du cadre d’entrée de 1,50 m qui facilite l’accès.

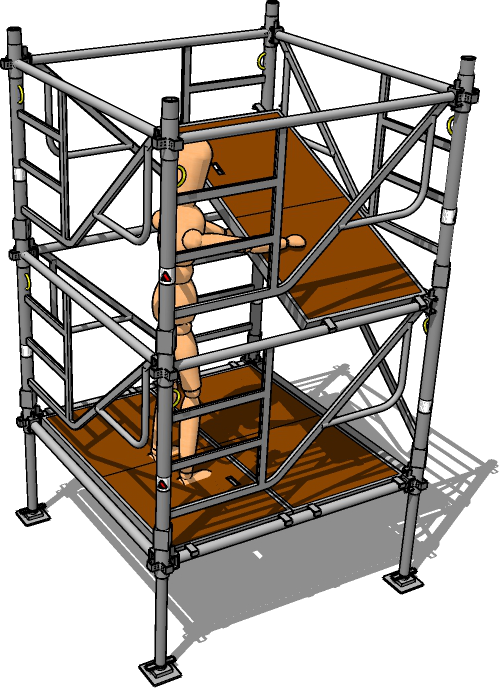

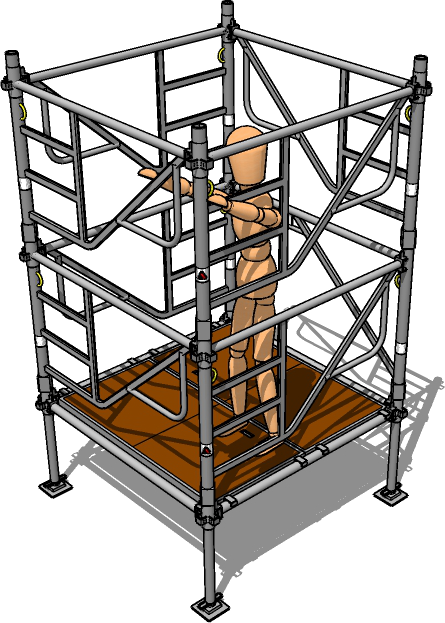

4. Pose de 2 plancher à trappe de 1,,50 m et montage du 2ème niveau

Monter un niveau de plancher en position provisoire

5. Pose d’un 1er plancher à trappe de 1,50 m

6. Accès au niveau supérieur puis pose du 2ème plancher à trappes de 1,50 m

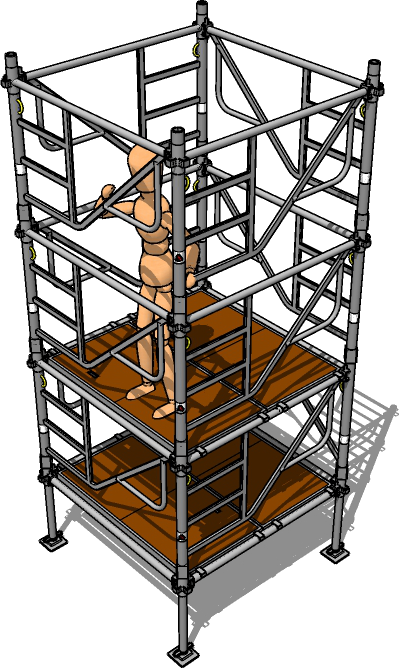

7. Montage du 3ème niveau

Remonter les planchers à trappe en position définitive pour obtenir 2,00 m entre niveau de plancher

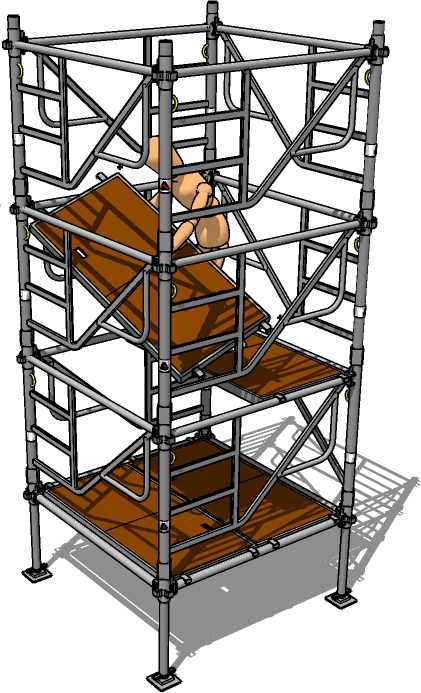

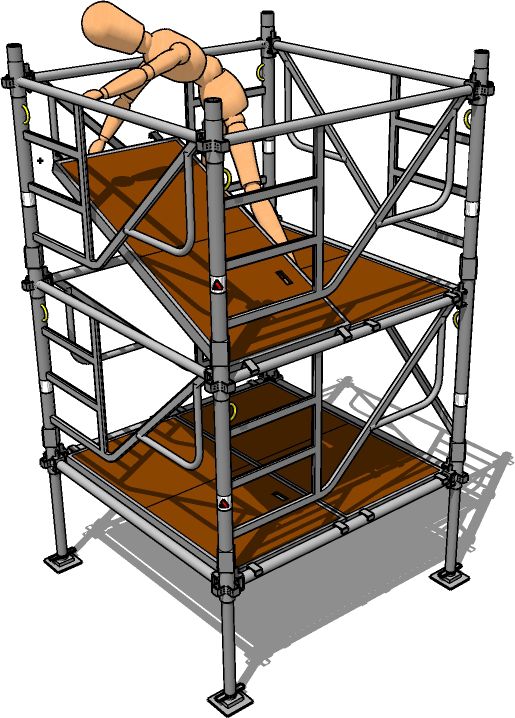

8. Déplacement du 1er plancher à trappe.

9. Déplacement du 2ème plancher à trappe depuis le niveau inférieur.

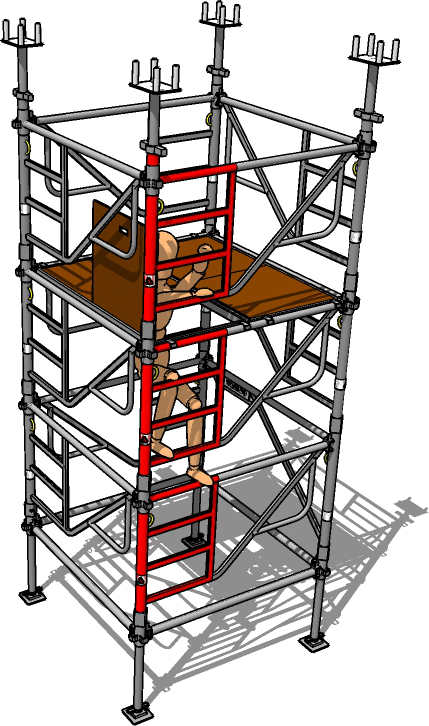

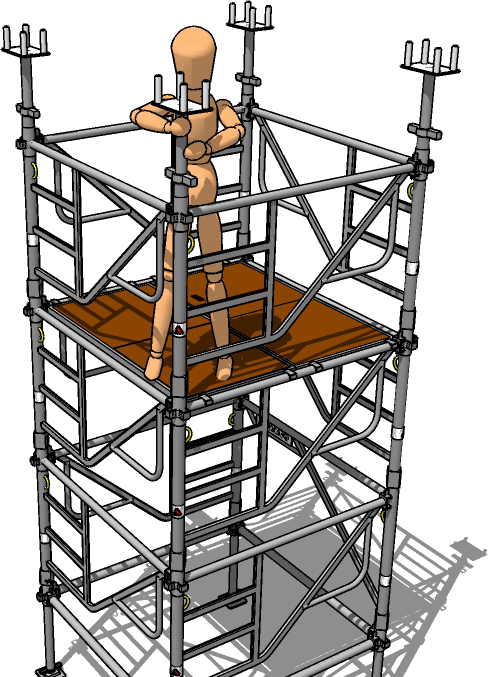

10. le premier niveau de plancher peut être enlevé. Accès au niveau supérieur par l’échelle intégrée.

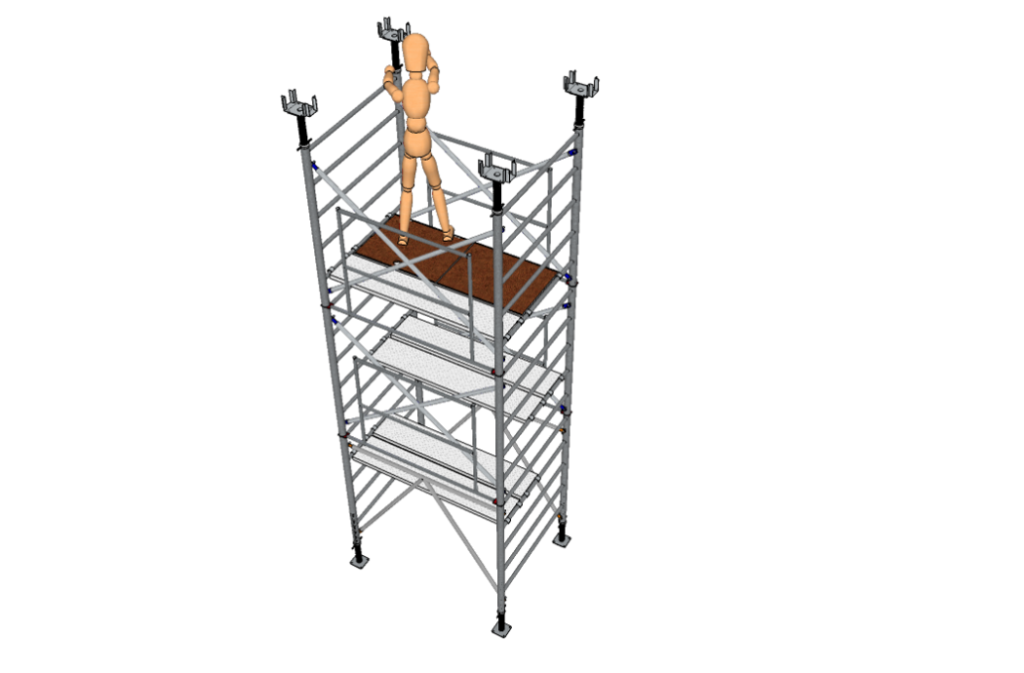

11. Mise en place et réglage des vérins de tête.
